شارژر خودرو برقی

با توجه به این موضوع که ماشینهای سوخت فسیلی/بنزینی ؛ حدود 12 % تولید آلاینده ها را سبب می شوند ، سازندگان برتر خودروها به سمت تولید خودرو برقی روی آورده و سرمایه گذاریهای کلانی در این زمینه انجام داده اند .همچنین روز به روز استفاده از آنها در سطح جهان رواج می یابد.

با توجه به اینکه انرژی این دسته از خودرو ها توسط باتریهای قابل شارژ قرار گرفته در خودرو تامین می گردد ، پیرو رواج خودروهای برقی و یا هیبریدی، نیاز به تامین جایگاههای شارژر را خواهیم داشت و جای خالی آن درسطح کشور کاملا ملموس می باشد.

این شارژر ها بنابر توان الکتریکی آنها به دو دسته شارژر های خانگی و ایستگاهی تقسیم می شوند. شارژر های خانگی زمان بیشتری برای شارژ کامل باتری نیاز دارند اما شارژر های ایستگاهی بسیار سریع تر از آنها امکان شارژ باتری ها را فراهم میسازند که منجر به صرف هزینه و زمان کمتری خواهند شد.

همچنین این شارژرها بنابر نوع خروجی در دو مدل DCوAC قابل ارائه هستند که با سوکت اتصال در استانداردهای مختلف ازقبیل CCS و ACCHAdeMO و …. تولید می گردد.

لازم به ذکر است بسته به شرایط جایگاهها ، طرح توجیح فنی و اقتصادی قابل تحلیل و بحث خواهد بود.

راه حل های اقتصادی شارژ ماشین های الکتریکی

شمای کلی

ایستگاه های تجاری شارژ عموما در مراکز خرید و محله های مسکونی، ساختمان های اداری، مراکز تفریحی، مناطق تجاری، مناطقی که دارای جاذبه های گردشگری و توریسم می باشند و … نصب می شوند که اکثرا در پارکینگ های زیرزمین مراکز خرید، پارکینگ های محله های مسکونی، در زمین مراکز اداری یا پارکینگ های زیر زمینی، زیرزمین مراکز تجاری و پارکینگ هایی که در اطراف محل های توریستی قرار دارند، خدمات شارژ را به خودرو های مسافران عبوری، تاکسی ها و … ارائه می دهد.

با توجه به اینکه ایستگاه های شارژ خودرو غالبا در مرکز شهر و مناطق تجاری نصب می شود، می بایست ظاهر ایستگاه های نصب شارژر با ظاهر فضای شهری تناسب داشته باشد.

ساختار سیستم

ایستگاه های شارژ مجهز به شارژرهای AC و شارژرهای DC  شامل ظرفیت های 60KVA,30KVA,7KAV می باشد.

ایستگاهها دارای مدل های تک نازل و دو نازل می باشند که در اغلب آنها نازل های AC موجود می باشد و نازل های DC جهت شارژ سریع به کار می روند.

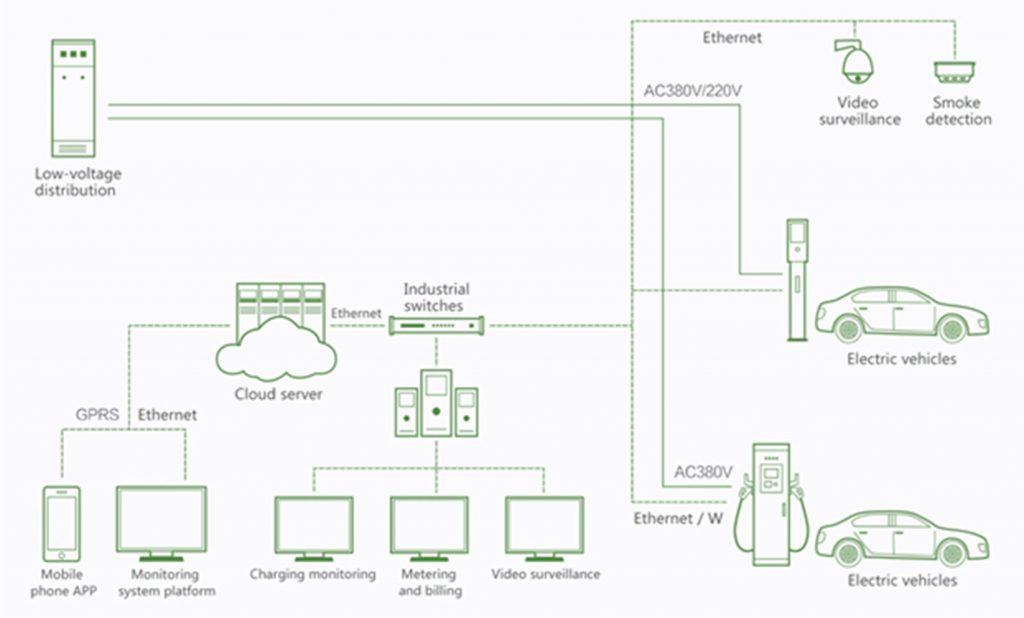

ساختار ایستگاه شارژ

ایستگاه های شارژ از شارژرهای یکپارچه،سیستم های توزیع فشار قوی و فشار ضعیف،طراحی و جانمایی محل نصب، سیستم .مانیتورینگ تصویری و سیستم مدیریت کاربری تشکیل شده است.

1) شارژر خودروهای الکتریکی: نازل های AC&DC در ظرفیت های 7,30,60KVA

2) سیستم توزیع: تابلوهای ولتاژ پایین 0.4KV ،کابل های فشار ضعیف و زیر ساخت های توزیع.

3) سیستم ارتباطی: در راستای دسترسی به ایستگاههای شارژ،این ایستگاه ها به شبکه های داخلی و خارجی به وسیله کابل های فیبرنوری یا شبکه های کابلی و از طریق روترهای بی سیم یا فیبرنوری به سیستم مدیریت و کنترل کاربری نازل ها متصل می گردد.

4) سیستم نظارت تصویری: با استفاده از دوربین های مدار بسته و یا پلتفرم فضای ابری.

5) سیستم مدیریت و کنترل کاربری: عملکرد، مدیریت و نظارت بر ایستگاه شارژ می تواند مبتنی بر پلتفرم فضای ابری نمایش داده شود.

6) سیستم حفاظت حریق: فاصله بین ساختمان و فضای پارکینگ باید با الزامات سیستم اطفا حریق مطابقت داشته باشد همچنین طراحی ورودی ها و خروجی های سایت باید شرایط مناسب در جهت تخلیه در شرایط اضطراری را برآورده سازد و ایستگاه شارژ باید دارای اطفا حریق شامل ماسه آتشنشانی پودر خشک خاموش کننده آتش و سیستم اعلام حریق باشد.

مزیت

> افزایش فرصت های شغلی مشتریان درهنگام شارژ خودروهای برقی خود در محل های تجاری مانند پاساژ ها مدت بیشتری توقف خواهند کرد و در نتیجه سبد خرید آنها بزرگ تر خواهد شد. مشاغل خرده فروشی از مزایای ایستگاه های شارژ خودرو های برقی بهره مند می شوند.

> تعهد نسبت به محیط زیست سبب افزایش اعتبار برند خواهد شد. مسئولیت های اجتماعی کلید موفقیت در کسب وکارها می باشد و در این میان حمل و نقل سبز و سازگار با محیط زیست بخش مهمی از آن است. استفاده از شارژر های خودرو برقی در محل کار یک پیام روشن و آشکار در مورد کاهش اثرات زیست محیطی و آسیب های آن از سوی شرکت و کسب و کار به مشتریان می باشد.

> بالا بردن بازدهی وکاهش هزینه ها شارژر خودروهای الکتریکی در محل کار اسباب آسایش کارمندان را فراهم می کند و سبب کاهش زمان آنها برای پیداکردن محلی برای شارژ کردن خودرو های خود در سطح شهر می شود. کارمندان احساس ارزشمندی خواهند کرد که به آنها انگیزه کار دلسوزانه و سازنده تر را القا می کند.

> سبب ایجاد احساس راحتی برای مراجعه کنندگان ساختمان های اداری تجاری می شود. مشتریان بر اساس رنج وسیعی از فاکتورها تصمیم به همکاری با یک کمپانی خواهند گرفت که آسایش و راحتی یکی از مهمترین آنها می باشد. وجود ایستگاه های شارژ در محل شرکت ها جذاب خواهد بود چرا که مشتریان می توانند خودروهای خود را هنگام حضور در یک جلسه یا بازدید از محل شارژ کنند.

AC WALLBOX EVAC-7KW/ 1 1 KW/22KW

The AC EV chargers have a power output ranging from 7 to 22kW. It is a compact AC charging station for use at homes, offices and other residential and commercial locations. lts system is simple and featured with small footprint, convenient Installation and easy operation. The charger is contained in lts own enclosure that can be eitherwall or pole mounted

TECHNICAL DATA

FEATURES

A) Compact design

B) 7 kW, 11 kW and 22 kW AC kW and 22 kW AC fast charging available

C) Robust, atl-weather enclosure for indoor and outdoor use: lP55

D) Easily installed or retrofitted in various locations

E) Daylight readable 4.3” full color touch screen display

F) Single outlet: AC/CCS type 2 plug

G) Open Charge Point Protocol (OCPP)

H) Scan code charging

I) EV standards: IEC 62196, IEC 61851



DC WALLBOX EVDC-20KW/30KW

 The DC Wallbox is a compact 20 kW / 30 kW DC fast charger. It can deploy charging network rapidly and effectively, providing high-power quick charging service for electric vehicles. It has a durable, robust, all-weather enclosure for indoor and outdoor use and support CCS or CHAdeMO standards

This DC charger consists of billing control unit, charging control unit, charging module and input / output power distribution unit. It is applicable to public parking station and enterprises’ parking lot

TECHNICAL DATA

FEATURES

A) Compact and contemporary design

B) 20 kW / 30 kW continuous fast charging

C) Robust, all-weather enclosure for indoor and outdoor use: lP54

D) Easy to install and use

E) 100A high output current

F) Single outlet: CCS or CHAdeMO

G) Daylight readable 7”full color touch screen display

H) RFID reader

I) Future proof connectivity

  a.OCPP

b.Capability for remote services

J) Future proof due to DC output voltage range from 200 to 1000 VDC supporting most kinds of electric vehicles

K) Reasonably priced

L) Simple wall-mounting saves space and costs compared to EV charging stations as it requires no foundation

M) EV standards: IEC 62196, IEC 61851, JEVS G105



DC OUICHAR EVDC-40KW/60KW/80KW/90KW

The DC QUICHAR EVDC-40kW/60kW/80kW/90kW is an all in one fast charger. It can deploy charging network rapidly and effectively, providing high-power quick charging service for electric  vehicles. It has a durable, robust. all-weather enclosure for indoor and outdoor use and support CCS or CHAdeMO standards

This all-in-one DC charger consists of billing control unit, charging control unit, charging module and input / output power distribution unit. It is applicable for expressway, urban public parking station, bus station and enterprises’ parking lot

TECHNICAL DATA

FEATURES

A) 40 kW/60 kW/80 kW/90 kW mntinuous fast charging

B) Robust, all-weather enclosure for indoor and outdoor use: lP54

C) Easy to install and use

D) Max. 100/200 A high output current

E) Single outlet: CCS or CHAdeMO

F) Daylight readable 7”full color touch screen display

G) RFID reader

H) Friendly human machine interface

I) Future proof connectivity

  a.OCPP

b.Capability for remote services

J) Future proof due to DC output voltage range from 200 to 1000 VDC supporting most kinds of electric vehicles

K) Modular architecture

L) EV standards: IEC 62196, IEC 61851, JEVS G105



DC QUICHAR EVDC-120KW/180KW

The DC QUICHAR EVDC-120kW/180kW is two fast charger. It can deploy charging network rapidly and effectively, providing high-power quick charging service for electric vehicles. It has a durable, robust, all-weather enclosure for indoor and outdoor use and support CCS or CHAdeMO standards

This all-in-one DC charger consists of billing control unit, charging control unit, charging module and input / output power distribution unit. It is applicable for expressway, urban public parking station, bus station and enterprises’ parking lot

TECHNICAL DATA

FEATURES

A) 120/180 kW continuous fast charging

B) Robust, all-weather enclosure for indoor and outdoor use: lP54

C) Easy to install and use

D) Max. 200 A high output current

E) Two outlet: CCS or CHAdeMO

F) Daylight readable 7”full color touch screen display

G) RFID reader

H) Friendly human machine interface

I) Future proof connectivity

  a.OCPP

b.Capability for remote services

J) Future proof due to DC output voltage range from 200 to 1000 VDC supporting most kinds of electric vehicles

K) Modular architecture

L) EV standards: IEC 62196, IEC 61851, JEVS G105
